一条工務店のヘッダーボックス配置ルール7選｜失敗事例とおすすめ設置場所を解説
一条工務店の全館床暖房はとても快適ですが、その心臓部である「ヘッダーボックス」の配置を間違えると、収納が使えなくなったり、騒音に悩まされたりします。しかも完成後は二度と動かせません。
この記事では、ヘッダーボックスの配置ルール7つ、実際にあった失敗事例4つ、おすすめの設置場所4箇所、メンテナンス情報までまとめました。設計の打ち合わせ前にぜひチェックしてください。
この記事の内容は動画でも解説しています（クリックで再生）

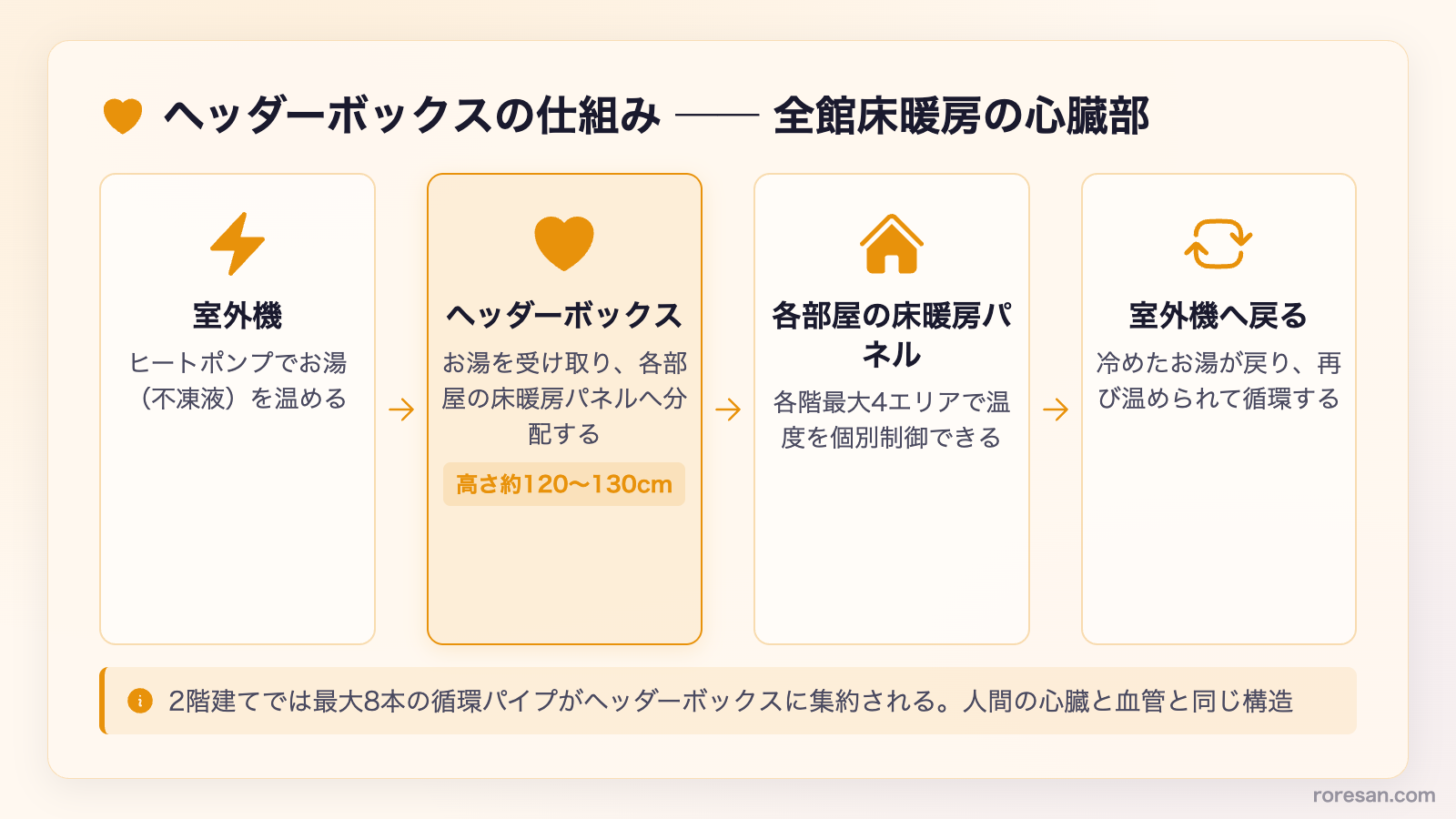

ヘッダーボックスとは？ — 床暖房の心臓部
ヘッダーボックスは、一条工務店の全館床暖房システムの中核を担う装置です。
仕組みはシンプルで、室外機で温めたお湯をヘッダーボックスで受け取り、各部屋の床暖房パネルに分配します。パネルを通って冷めたお湯は室外機に戻り、再び温められる循環構造です。人間の心臓と血管のような役割ですね。
各階で最大4つのエリアに分けて温度を個別に制御でき、2階建てだと最大8本の循環パイプがヘッダーボックスに集約されます。
サイズ感
| 項目 | サイズ |
|---|---|
| 高さ | 約120〜130cm |
| 幅 | 約40〜50cm |
白い扉がついた縦長の箱で、壁に埋め込む形で設置されます。扉を開けると中に温水パイプやバルブがぎっしり詰まっています。想像以上に大きいので、間取りへの影響を考える必要があります。
実際にあった失敗事例4つ
配置ルールの前に、実際にあった失敗事例を紹介します。これを知ると「なぜルールが大事なのか」がよくわかります。
失敗1: 階段下収納が家で一番暑い場所に
階段下収納にヘッダーボックスを設置したところ、その収納が家の中で一番暖かい場所になってしまった事例です。お米を保管する予定だったのに、暖かすぎて食品保管に使えなくなってしまいました。
失敗2: 寝室近くで循環音が気になる
寝室の近くに設置したら、不凍液の循環音が夜に気になるという事例。床暖房が動いている間は温水がずっと循環しているため、静かな寝室だと音が目立ちます。
失敗3: 室外機との距離が遠すぎた
シューズクロークに設置したら、室外機との距離が遠すぎた事例です。配管が長くなると温水が冷めて暖房効率が下がり、電気代も余分にかかります。
失敗4: 設計士任せで目立つ場所に設置された
打ち合わせで設置場所を指定しなかったら、設計士任せで目立つ場所に置かれてしまった事例。設計士さんはルールに従って「置ける場所」に置くだけなので、施主の希望をしっかり伝えることが大事です。

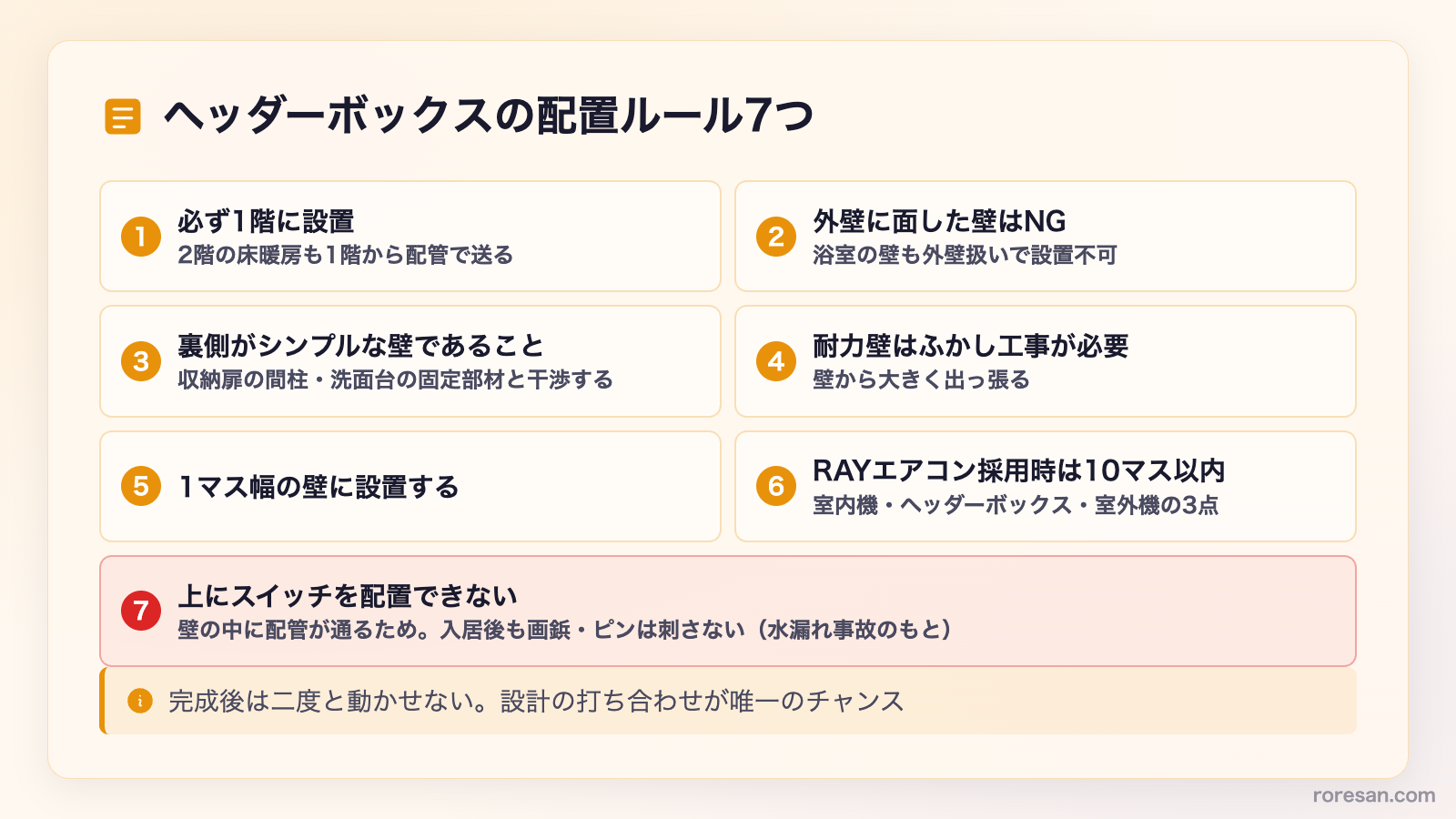

ヘッダーボックスの配置ルール7つ
ここからが本題です。7つのルールを1つずつ解説します。
ルール1: 1階に設置する
ヘッダーボックスは必ず1階に設置します。2階の床暖房も、1階のヘッダーボックスから配管してお湯を送っています。
ルール2: 外壁に面した壁はNG
外壁側は柱をくり抜く必要があり、耐震性に影響が出るため設置できません。内壁のみが対象です。ちなみに浴室の壁も外壁扱いなので設置できません。
ルール3: 裏側がシンプルな壁であること
ヘッダーボックスの裏側に柱が来る場所や、幅60cmの収納窓がある場所は設置できません。裏側に収納の扉があると、扉を固定するための間柱が壁の中に入ってくるため、ヘッダーボックスが収まらなくなります。洗面台の固定部材も同様です。
我が家も脱衣室に設置したかったのですが、裏側に収納扉の間柱があって断念しました。間取り図をもらったら、裏側の壁もしっかり確認してください。
ルール4: 耐力壁はふかし工事が必要
耐力壁への設置は可能ですが、壁をふかす（厚くする）工事が必要です。ヘッダーボックスが壁から大きく出っ張るため、見た目やスペースへの影響を考慮しましょう。
ルール5: 1マス幅の壁に設置する
ヘッダーボックスは1マス幅の壁に設置する必要があります。
ルール6: RAYエアコン採用時は10マス以内
RAYエアコンを採用する場合、室内機・ヘッダーボックス・室外機の3つが10マス以内に収まる必要があります。斜め方向では計測できず、縦横のマス数で数えます。3つが近いほど配管が短くなり、省エネ効果も高まります。
なお、RAYエアコンを採用しない場合はこの距離制限がなくなり、ヘッダーボックスの配置自由度が大きく上がります。
ルール7: 上にスイッチを配置できない
ヘッダーボックスの上にはお湯の配管が通っているため、照明スイッチなどを配置できません。我が家はこのルールにかなり苦しめられました。ヘッダーボックスの場所を決めた後にスイッチの位置を考えたら、上が使えなくて配置に困ったのです。
スイッチの配置を先に考えてからヘッダーボックスの場所を決めるか、同時に検討するのがおすすめです。
また、入居後の注意点として、ヘッダーボックスの上の壁に画鋲やピンを刺さないでください。壁の中にも配管が通っているため、穴が開くと水漏れ事故につながります。

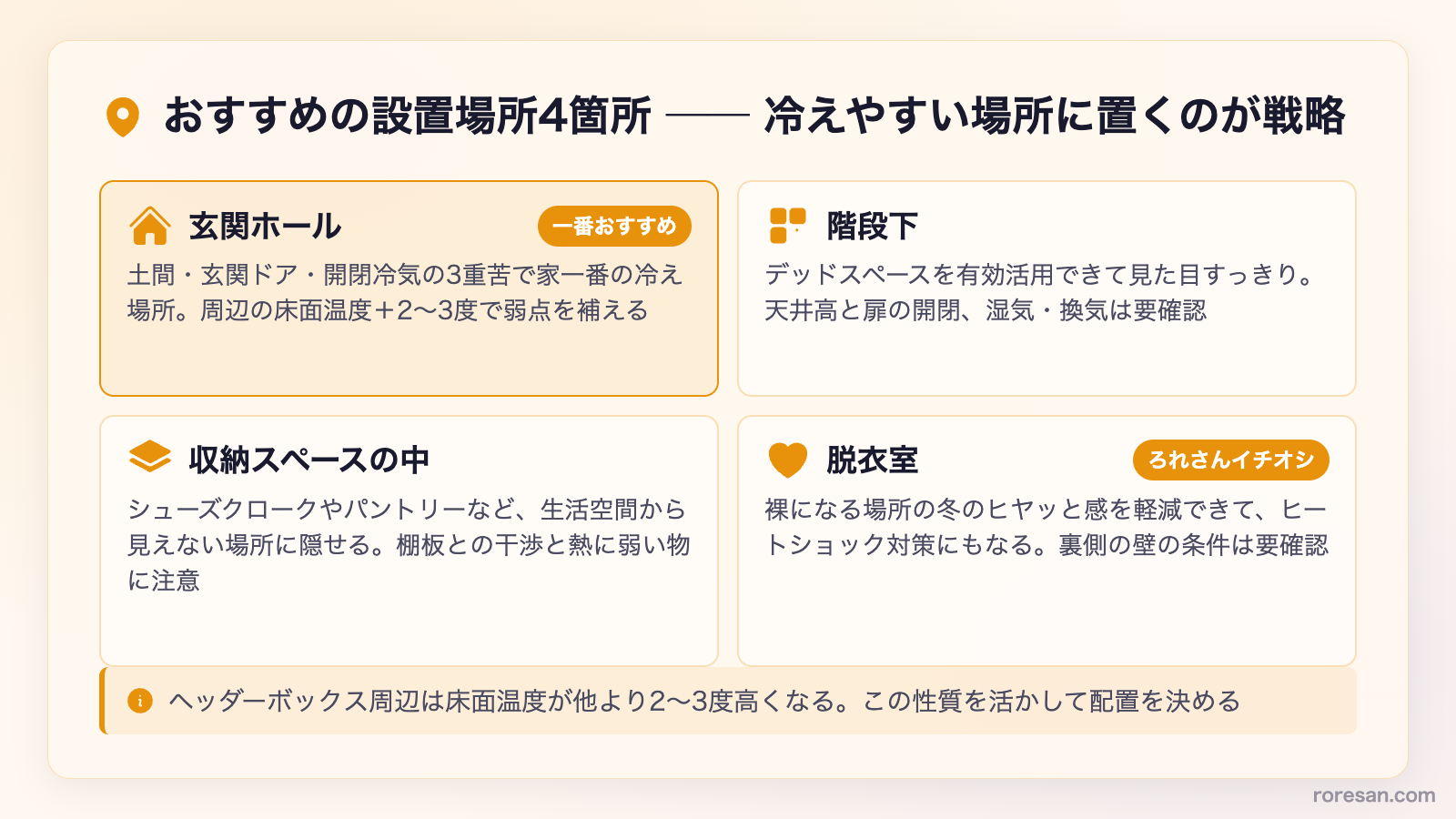

おすすめの設置場所4箇所
1. 玄関ホール（一番おすすめ）
玄関は断熱性能が低い玄関ドア、床暖房が入らない土間、ドアの開閉による冷気の3重苦で、家の中で一番冷えやすい場所です。
ヘッダーボックスの周辺は温水パイプが密集しているため、床面温度が他の場所より2〜3度高くなります。冷えやすい玄関に設置することで、弱点を補えます。
ただし、配管の出る方向によっては裏側にパイプが密集することもあるので、設計士さんに確認してください。
2. 階段下
デッドスペースの有効活用ができて見た目もすっきりします。ただし天井高が足りないと扉が開かないため、設計段階での確認が必要です。通気性が悪いと湿気がこもってカビの原因になるので、換気も考えましょう。
3. 収納スペースの中
シューズクロークやパントリー、自在棚の奥など、生活空間から見えない場所に設置できるのがメリットです。注意点は棚板との干渉と、熱に弱いものを近くに置けないこと。メンテナンス時に周りの物をどける必要があるため、そのスペースも考慮してください。
4. 脱衣室（ろれさんのイチオシ）
脱衣室は裸になる場所なので、冬場のヒヤッと感が辛いですよね。ヘッダーボックスの暖かさで脱衣室の温度が上がれば、ヒートショック対策にもなります。間取りの条件が合うなら、ぜひ検討してみてください。
メンテナンスについて
普段はほとんど触る必要はありませんが、年に1回のメンテナンスがあります。
| メンテナンス | 頻度 | 内容 |
|---|---|---|
| 液量確認・補充 | 毎年10月頃 | 室外機の給水口から水道水または不凍液を補充 |
| 不凍液の全交換 | 10年に1回 | 業者に依頼、費用は約5万円 |
2016年以降の温暖地域は水道水、寒冷地はピンク色の不凍液を使用しています。年間の減少量は200mlから1L以上と個体差があります。
補充は室外機の上にある給水口から注ぐだけなので自分でできますが、稼働中はお湯が吹き出す危険があるので必ず停止してから行ってください。エラーコード「LL」や「EL」が出たら液量不足のサインです。
ヘッダーボックスの扉は前方に開くタイプなので、手前に物を置くと開けられなくなります。収納内に設置する場合は、手前に最低45cm程度の作業スペースを確保しましょう。
まとめ
ヘッダーボックスは完成後の移動が大がかりな工事になるため、設計段階が唯一のチャンスです。
7つのルールをおさらいします。
- 1階に設置する
- 外壁に面した壁はNG
- 裏側がシンプルな壁であること
- 耐力壁はふかし工事が必要
- 1マス幅の壁に設置する
- RAYエアコン採用時は10マス以内
- 上にスイッチを配置できない
「冷えやすい場所に置く」という戦略を持って、設計の打ち合わせに臨んでください。設計士さん任せにせず、自分の希望をしっかり伝えることが後悔しない家づくりの第一歩です。まだ展示場に行っていない方は、一条工務店の紹介制度（オプション割引あり）の申し込みも忘れずに。展示場訪問後では特典が受けられなくなります。
